Descripción general del producto

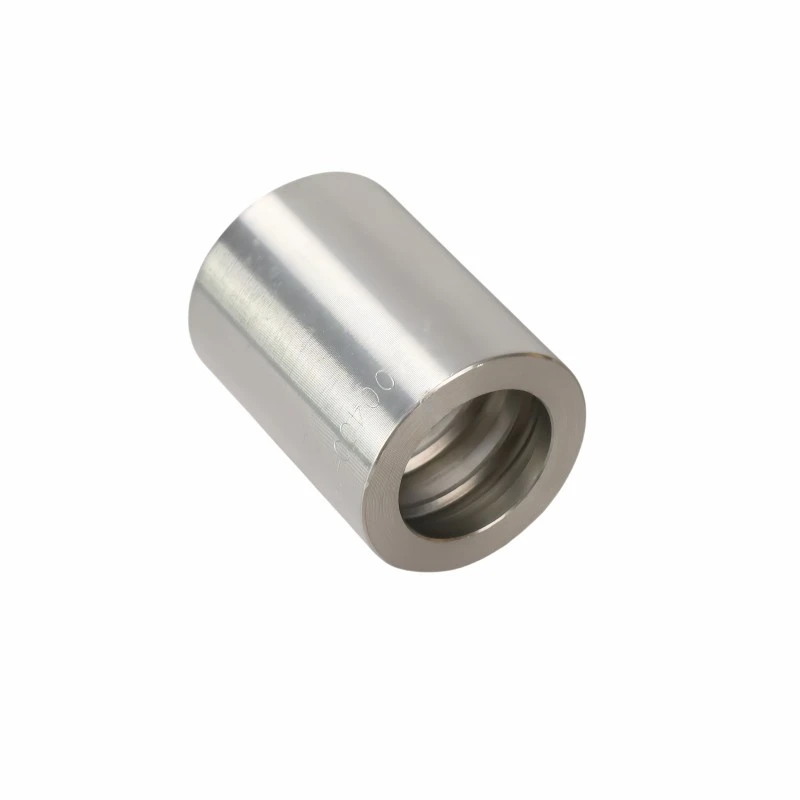

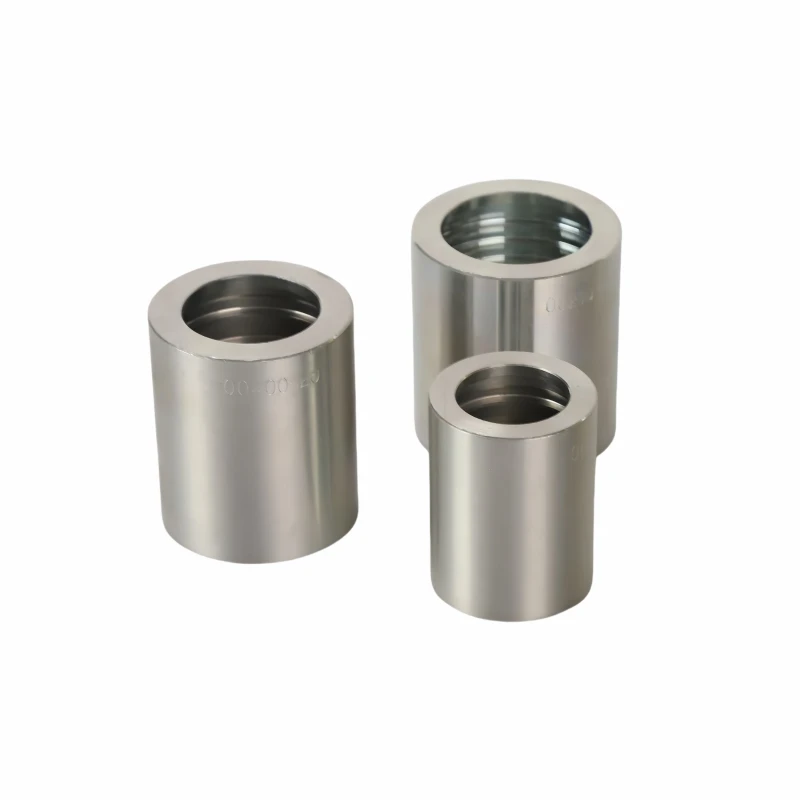

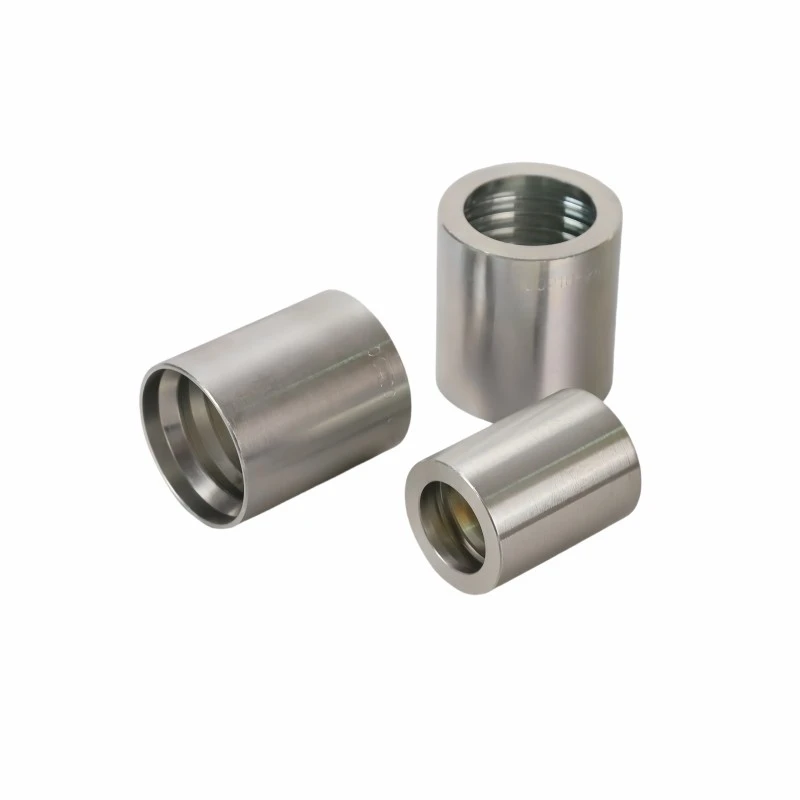

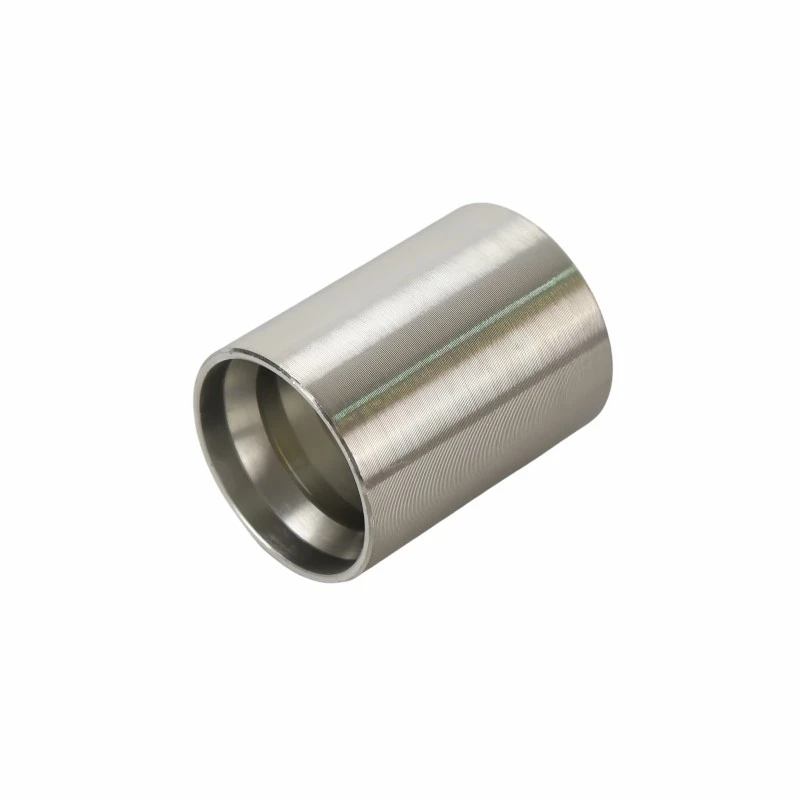

La férula hidráulica de 4 hilos- Gate es una férula para engarzar mangueras diseñada para mangueras hidráulicas en espiral de 4 hilos Gates®, que se utiliza para asegurar conjuntos de mangueras para la transferencia de fluidos a alta presión en sistemas hidráulicos móviles e industriales.
Ventajas del prensado de mangueras en espiral
Diseñado para construcción de mangueras de 4 hilos
Desarrollado para ser compatible con 4SP, 4SH y estructuras de manguera en espiral de 4 hilos equivalentes, lo que permite una compresión adecuada del refuerzo durante el engarzado.
Alto rendimiento de retención
El perfil del casquillo está diseñado para mantener la fuerza de sujeción de la manguera bajo presión hidráulica y ciclos de presión repetidos después del engarzado.
Deformación de engarce controlada
El área de engarce está diseñada para distribuir la compresión entre las capas de refuerzo y reducir la sobre-compresión localizada durante el ensamblaje.
Adecuado para servicio hidráulico-de servicio pesado
Se aplica comúnmente en conjuntos de mangueras hidráulicas que funcionan hasta 420 bar (6000 PSI) dependiendo de la especificación de la manguera y la combinación de accesorios.
Control de procesamiento de férulas
Producción-de tubos estirados en frío
Los casquillos se producen a partir de tubos de acero-estirados en frío con una tolerancia de espesor de pared controlada dentro de ±0,10 mm para respaldar la consistencia del engarzado.
Mecanizado de perfiles internos
Las dimensiones internas críticas se mecanizan con una tolerancia de diámetro mantenida dentro de ±0,05 mm para un rendimiento de engarzado repetible.
Acondicionamiento del borde de entrada
Las aberturas de las férulas están biseladas y desbarbadas para reducir el daño a la cubierta de la manguera durante la inserción.
Verificación de protección de superficies
Se ha verificado que las versiones chapadas en zinc-niqueladas logran 720+ horas de resistencia a la niebla salina neutra (ASTM B117).
Trazabilidad de lotes
Los lotes de producción están vinculados a la materia prima y a los registros de inspección antes del envío.
Configuraciones disponibles
| Artículo | Opciones disponibles |
| Serie de mangueras | Gates® 4SP, 4SH, manguera de 4 hilos equivalente |
| Tipo de virola | Cortar, no-cortar |
| Material | Acero carbono |
| Acabado superficial | Chapado en zinc, Chapado en zinc-Niquelado |
| Tamaño de la manguera | DN10–DN51 |
| Estilo de engarce | Engarce estándar, alta retención |
| Calificación | Número de pieza, código de lote, logotipo del cliente |
| Embalaje | Embalaje a granel, embalaje en bolsa individual |
